Jabsco - Pompe manuelle complète 29040-3000 pour WC manuel série 29090/29120

Prix conseillé : 137€94
 -16%
116.00 116€00
96€67 (HT)
Description

Pompe manuelle complète 29040-3000 pour WC Jabsco série 29090/29120.

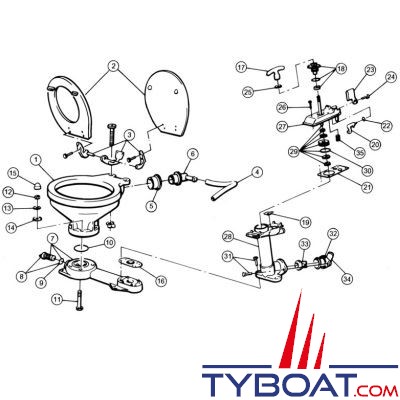

repère :

- 16 : Clapet d'embase JABSCO 29043-0000

- 17 : poignée

- 18 : Etanchéité tige piston + joint torique 29044-3000

- 19 : siège de clapet supérieur

- 20 : came

- 21 : Joint à double clapet 29042-0000

- 22 : joint torique (levier de chasse)

- 23 : levier de commande de chasse

- 24 : vis (levier de chasse)

- 25 : butée

- 26x6 : vis (couvercle de clapet)

- 27 : couvercle de clapet

- 28 : cylindre de pompe

- 29 : Piston 29046-3000

- 30 : joint torique (piston)

- 31x3 : vis (cylindre de pompe)

- 32 : Bride de conduit d'évacuation 29091-1000

- 33 : Clapet de sortie 29092-1000

- 34 : Conduit d'évacuation 29029

- 35 : ressort de clapet
